在默認狀態下，并非所有單元都顯示在操作界面上，而是可根據需要顯示或隱藏。



除了此處圖示的窗口和編輯器之外，還有更多可供選用。 這些可通過菜單項【 窗口】和 【 編輯器】顯示。

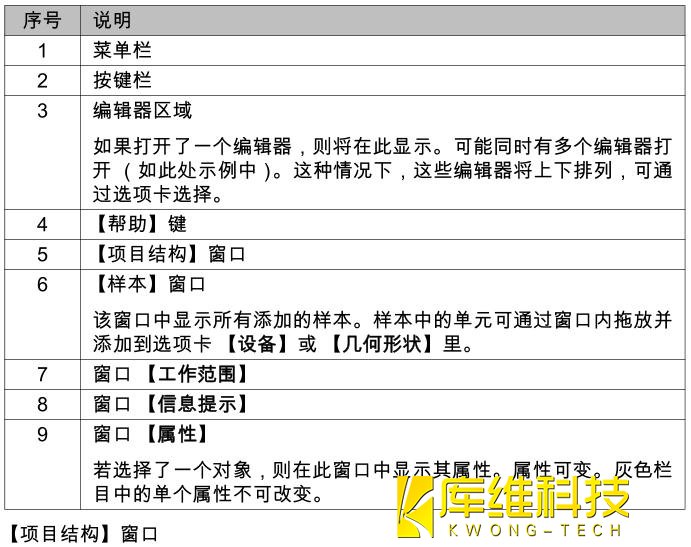

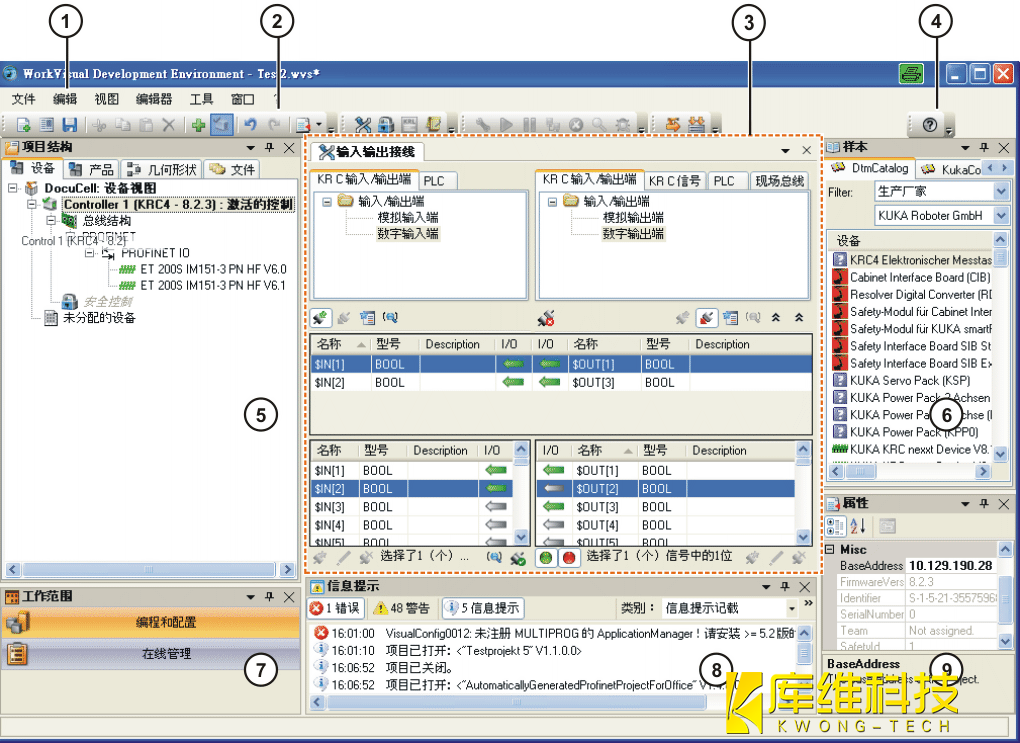

操作界面概覽如下圖：







自動生成的文件為灰色如下圖：





1. 設備：



在選項卡 【 設備】中顯示設備的關聯性。 此處可將單個設備分配給一個機器人控制系統。



2. 產品：



選項卡 【 產品】主要用于 WorkVisual Process，較少用于 WorkVisual。此處將一個產品所需的所有任務均顯示在一個樹形結構中。



3. 幾何形狀：



選項卡 【 幾何形狀】主要用于 WorkVisual Process，較少用于WorkVisual。 此處將項目中的所有三維對象均顯示在一個樹形結構中。



4. 文件：



選項卡 【 文件】包含屬于項目的程序和配置文件。彩色顯示文件名：



5. 自動生成文件 （用功能 【 生成代碼】）：灰色



6. 在 WorkVisual 中手動貼入的文件：藍色



7. 從機器人控制系統傳輸到 WorkVisual 的文件：黑色項目瀏覽器

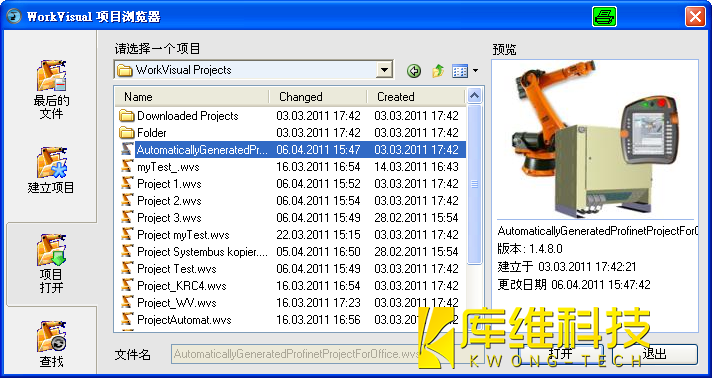

項目瀏覽器如下圖：





8. 【 最后的文件】顯示最后使用的文件



9. 【 建立項目】用于生成：



1.一個新的空項目



2. 根據模板建立一個新項目



3. 在現有項目基礎上創(chuàng )建新項目



9. 【 項目打開】用于打開現有項目



10. 【 查找】用于從機器人控制系統加載一個項目
