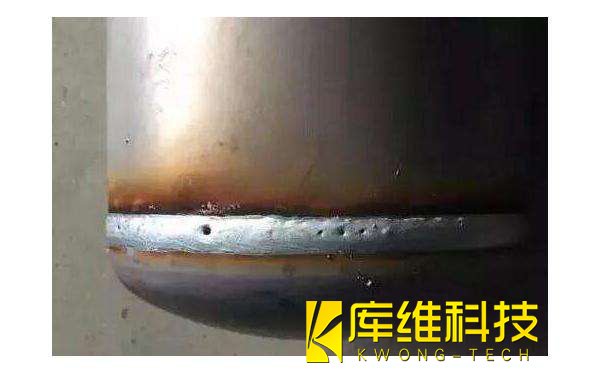

工業(yè)機器人焊接產(chǎn)生氣孔，是自保護藥芯焊絲半自動(dòng)焊過(guò)程中經(jīng)常會(huì )遇到的問(wèn)題，下面我們就對自保護藥芯焊絲半自動(dòng)焊氣孔產(chǎn)生原因進(jìn)行分析。





焊接機器人焊接氣孔產(chǎn)生的5大原因



1)焊接時(shí)冷卻速度的影響



在立焊段由于液態(tài)金屬本身的重力，所以焊接速度較快，焊道熔深較淺，使焊縫液態(tài)金屬冷卻速度加快，氣體逸出機會(huì )減少，造成焊道內產(chǎn)生較多氣孔。



2)工業(yè)機器人焊接時(shí)飛濺的影響



目前使用的自保護藥芯焊絲，在焊接時(shí)金屬氧化飛濺較大。當導電嘴前端粘附的氧化金屬飛濺達到一定數量后，它隨著(zhù)移動(dòng)的焊絲一起進(jìn)入熔池。這種現象隨焊道填充金屬量的增加情況更加嚴重，導致焊道內氣孔產(chǎn)生。



3)焊接機器人焊縫接頭的影響



焊工在施焊時(shí)，由于空間位置的限制，焊接時(shí)?；?。因此，熱焊層、填充層及蓋面層的焊縫接頭容易疊加，使焊道內部產(chǎn)生密集氣孔機會(huì )增大。



4)自然環(huán)境的影響



在濕度較大的環(huán)境中施工，收工時(shí)剩余的焊絲放置在露天環(huán)境中，未加妥善保管，造成焊絲受潮。另外，當施工環(huán)境的風(fēng)速大于8m/s時(shí)，如果沒(méi)有采取相應的防風(fēng)措施，也是導致焊道產(chǎn)生氣孔的一個(gè)重要因素。



5)焊接工藝參數的影響



自保護藥芯半自動(dòng)焊焊接工藝參數調節范圍較窄，一般電弧電壓在18~22V，送絲速度為2000~2300mm/min。因此，這兩個(gè)參數必須調整好。否則，電壓過(guò)高易造成焊道表面的熔渣保護效果不好，易產(chǎn)生氣孔。
