在工業機器人人機界面 （HML）上調整配置需獲得一位助手的支援。



注意：前提條件： 您在工業機器人控制系統操作畫面必須以 “ 專家 ” 的身份登錄



機器人配置過程中存在的錯誤帶有紅色標記，且不能保存。



配置界面分為標準界面和細節界面兩種



該助手可通過菜單項 【 投入使用 -> 網絡(luò )配置】予以打開。



在標準界面里，只能對 Windows 接口 （用于耦聯辦公網絡(luò )）實行配置。



而其他組合必須在細節界面里進行配置。

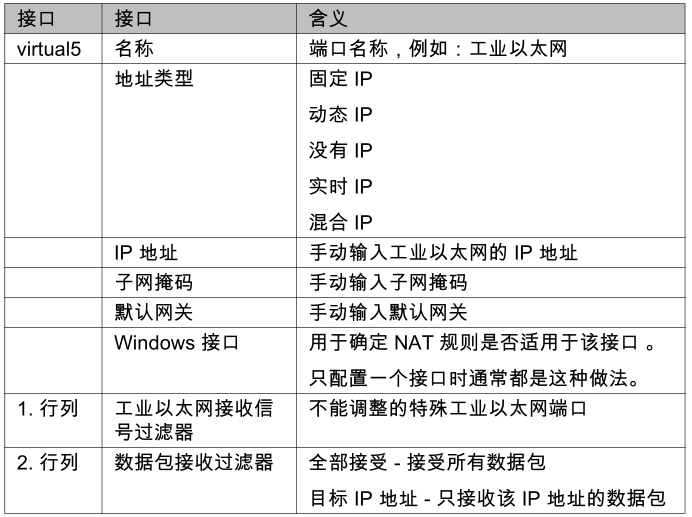

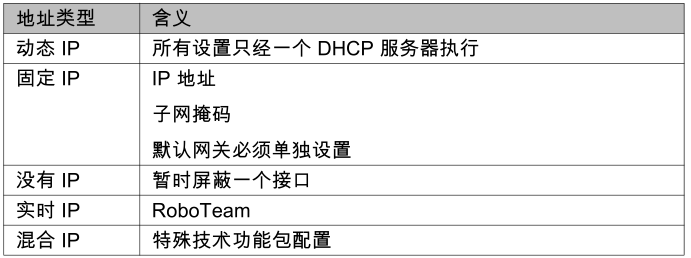

庫卡機器人 KLI-HMI virtual5如下圖





注意：如已將虛擬網絡(luò ) virtual5 設定為 DHCP，則無法進行 工業以太網通訊

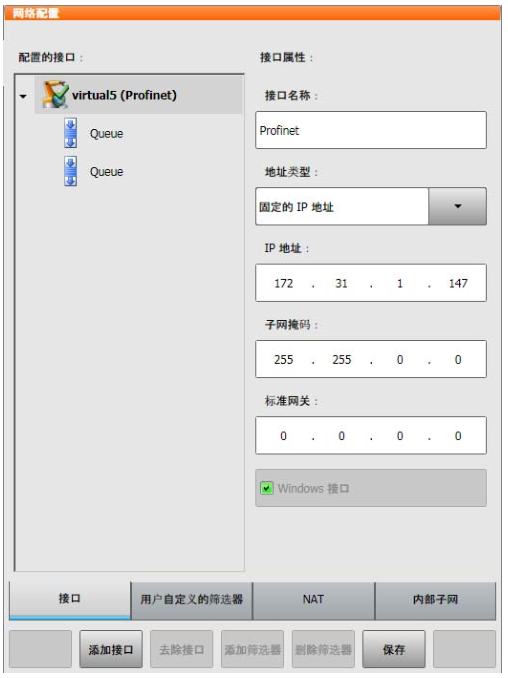

點擊 庫卡機器人【 激活】鍵后即能打開細節界面。

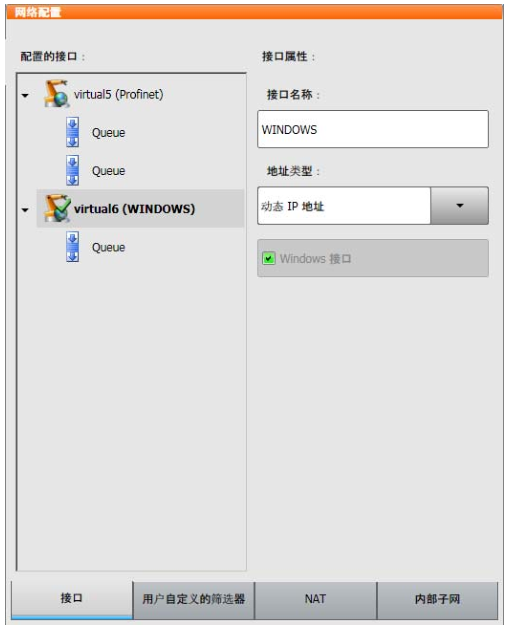

點擊 【添加端口】鍵可添加新的虛擬端口 virtual6 。



當工業以太網與辦公網絡(luò )需使用相互獨立的 IP 地址時，就需要添加該端口。





注意：處理其他選項卡的首要條件是要擁有深厚的系統和網絡(luò )知識，因此只在與庫卡公司協商之下才允許更改。
