焊接是制造業中不可或缺的工藝,而焊縫跟蹤技術則是實現高效、精確焊接自動化的關鍵。焊縫跟蹤技術是一種實現焊接自動化和智能化的關鍵技術,它通過實時監測和調整焊接過程中的焊槍位置,確保焊接熱源始終對準焊縫,從而提升焊接質量、效率,并降低生產成本。
一、焊縫跟蹤技術的基本原理

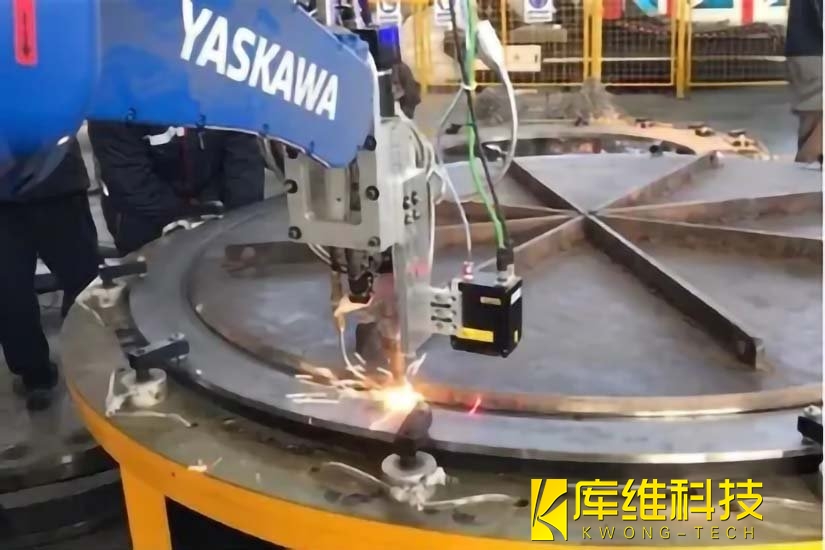

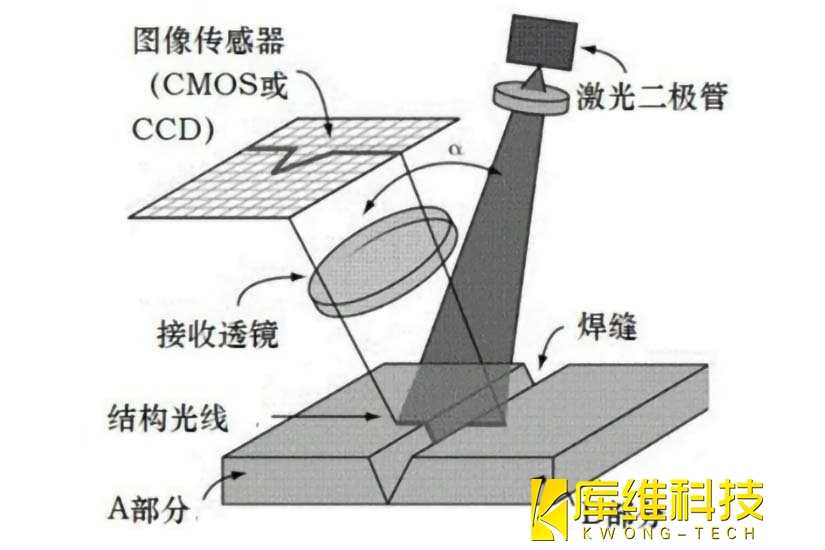

焊縫跟蹤技術通?;趥鞲衅鳎ㄈ缂す鈧鞲衅骰蛞曈X(jué)傳感器)來實時采集焊縫的圖像信息,然后通過圖像處理和分析來識別焊縫的位置和形狀??刂破鞲鶕@些信息調整執行機構(如焊接機器人的焊槍?zhuān)?,?shí)現對焊縫的精確跟蹤。其中,激光焊縫跟蹤技術利用激光三角形測量法,通過激光器發射線激光照射到工件表面,經過漫反射后,激光輪廓在CCD或CMOS傳感器上成像??刂破鲗Σ杉降膱D像進行處理分析,獲取焊縫的位置,用于修正焊接軌跡或引導焊接,如圖所示。視覺圖像法主要基于普通視覺的焊縫跟蹤使用光學攝像頭或工業相機對焊縫進行拍攝,獲取焊縫的圖像信息,然后利用圖像處理算法對圖像進行分析和處理,提取出焊縫的位置和形狀信息。
二、焊縫跟蹤技術的應用領域
焊縫跟蹤技術廣泛應用于各種焊接場景中,如鋼結構、船舶、汽車、航空航天等領域。具體應用場景包括:
(1)鋼結構焊接:鋼結構焊接過程中,由于工件尺寸大、形狀復雜,手動焊接難度大且效率低下。焊縫跟蹤技術可以實現對焊縫的自動識別和跟蹤,提高焊接質量和效率。
(2)船舶制造:船舶制造過程中,需要進行大量的焊接作業。焊縫跟蹤技術可以實現對船舶焊縫的精確跟蹤,提高焊接質量和效率,降低工人勞動強度。
(3)汽車制造:汽車制造過程中,焊縫的質量和精度對汽車的安全性和舒適性有著重要影響。焊縫跟蹤技術可以實現對汽車焊縫的精確跟蹤,提高焊接質量和效率,降低制造成本。
(4)航空航天:航空航天領域對焊接質量的要求極高,焊縫跟蹤技術可以實現對航空航天器焊縫的精確跟蹤,確保焊接質量符合高標準要求。
三、焊縫跟蹤技術的主要挑戰
盡管焊縫跟蹤技術取得了進展,但在實際應用中仍面臨諸多挑戰:
(1)復雜的焊接環境:焊接往往發生在高溫、高濕、高塵、狹小空間等復雜環境中,這些環境條件可能對傳感器和設備的正常運行產生負面影響,降低焊縫跟蹤技術的準確性和穩定性。
(2)焊縫多樣性:不同的焊接任務可能涉及到多種類型的焊縫,如角焊縫、對接焊縫、橫焊縫等,每種焊縫的形狀和特點都不相同,給焊縫跟蹤技術帶來挑戰,需要能夠適應各種不同形狀的焊縫。
(3)實時性要求:在焊接過程中,實時性至關重要。焊縫跟蹤技術需要在焊接過程中實時監測和調整,以確保焊接質量。焊接過程中可能存在的高溫和高能量等因素,使得實時性成為一個技術上的挑戰。
(4)環境光線干擾:激光傳感器對環境光線的敏感性較高,可能受到環境光線的干擾,影響跟蹤的準確性。
(5)成本問題:激光焊縫跟蹤技術的成本相對較高,可能限制了其在某些領域的應用。
(6)強噪聲干擾:焊接過程中存在的金屬飛濺、煙塵以及強弧光等常見的強噪聲干擾,給激光視覺焊縫跟蹤的穩定性和精確性帶來極大挑戰。
(7)數據標注成本:訓練深度學習模型需要大量的標注數據,數據標注成本較高,這對于焊縫跟蹤技術的應用和優化也是一個挑戰。
焊縫跟蹤技術的研究和應用已經取得了一定的進展,但仍然面臨著許多挑戰。如何在實際生產中實現焊縫跟蹤技術的穩定運行、準確檢測和及時反饋仍然需要進一步探索和研究。未來,隨著新材料、新工藝、新應用的不斷出現,焊縫跟蹤技術也將不斷更新和發展,為焊接領域的發展做出更大的貢獻。
